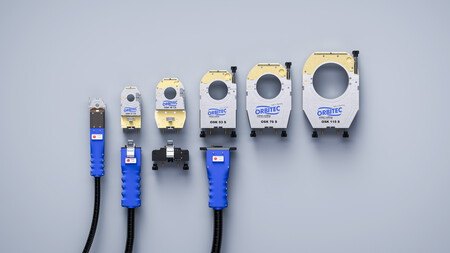

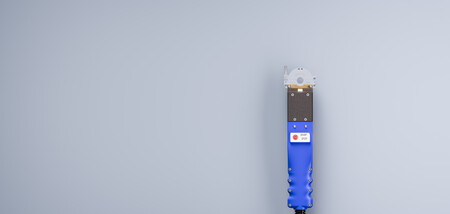

Nasze chłodzone gazem głowice do spawania orbitalnego to idealny wybór do klasycznych zastosowań spawania kasetowego. Dzięki przemyślanemu systemowi wymiany jedna jednostka napędowa wystarcza do różnych głowic—wydajnie i ekonomicznie. Portfolio uzupełnia głowica do spawania mikrozłączek, która charakteryzuje się minimalnym zapotrzebowaniem na miejsce i wysoką odpornością termiczną—idealna do ciasnych przestrzeni montażowych.

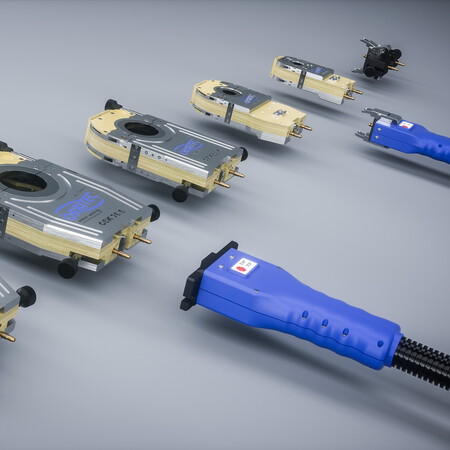

Ponieważ napęd Orbitec z zestawem węży i głowica spawalnicza występują oddzielnie, można obsługiwać wiele kasetowych głowic spawalniczych za pomocą tylko jednej jednostki napędowej (wyjątek: głowica spawalnicza Microfitting). Oznacza to większą elastyczność przy jednocześnie niższych kosztach.

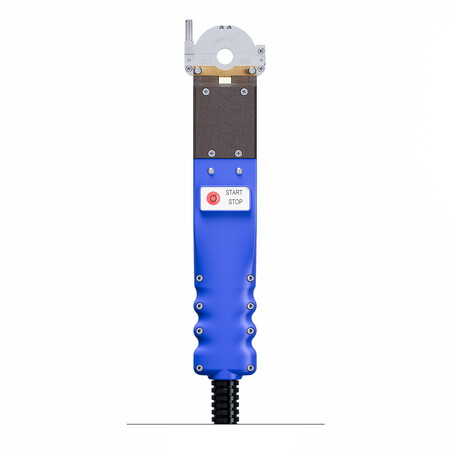

Chłodzona gazem głowica spawalnicza do zastosowań wymagających bardzo ograniczonej przestrzeni, np. w produkcji półprzewodników. Specjalnie zaprojektowana do spawania mikrozłączek. Konstrukcja (ukierunkowany przepływ gazu) i dobór materiałów umożliwiają wysoką odporność termiczną, nawet bez chłodzenia wodą.
z napędem, 6 m
Zakres: DA 3,17 - 12,7 mm / 0,125″ - 0,500″
Waga: 2,4 kg

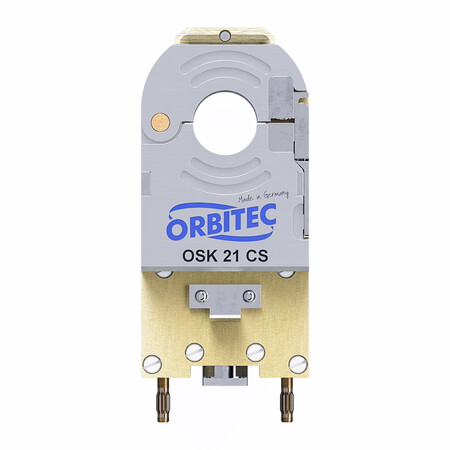

Zakres: DA 3,17 – 21,3 mm / 0,125″ – 0,839″
Waga: 0,8 kg
Zakres: DA 3,17 – 21,3 mm / 0,125″ – 0,839″
Waga: 0,8 kg

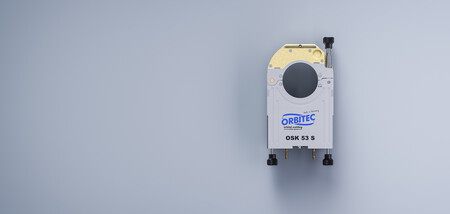

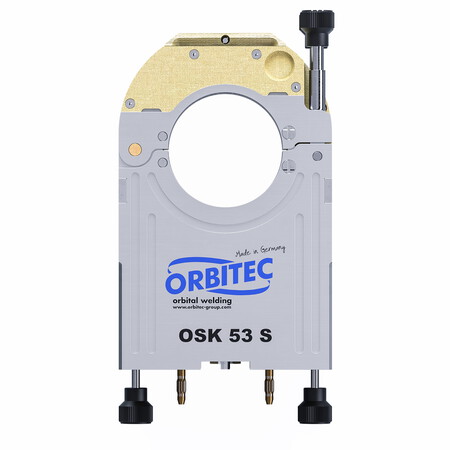

Zakres: DA 6 – 53 mm / 0,250″ – 2,087″
Waga: 2,1 kg

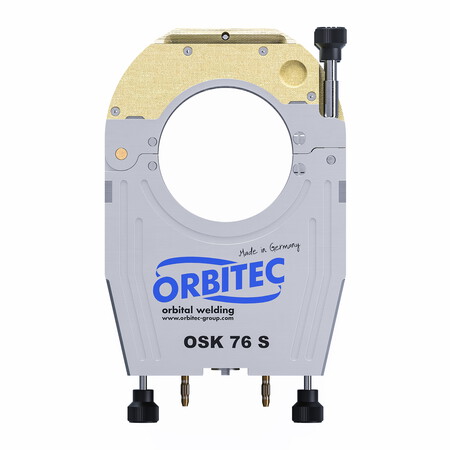

Zakres: DA 6 – 76,2 mm / 0,250″ – 3,000″
Waga: 2,6 kg

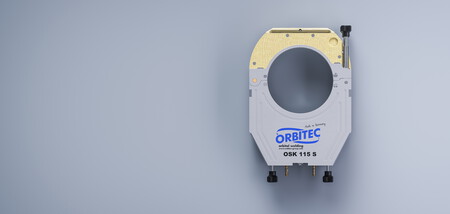

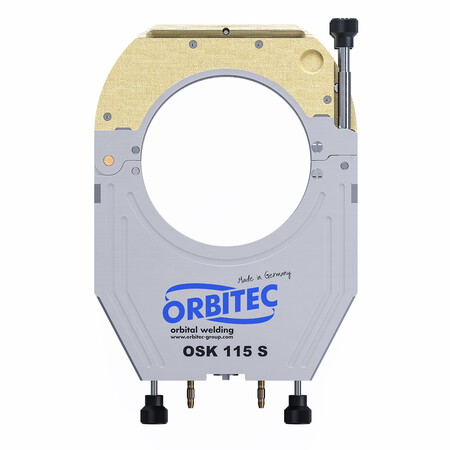

Zakres: DA 9,53 – 114,3 mm / 0,375″ – 4,500″
Waga: 3,4 kg
Do obsługi głowicy spawalniczej OSK wymagane są następujące komponenty Jednostka napędowa zawiera silnik oraz funkcję start-stop dla głowicy spawalniczej. Odpowiednie szczęki mocujące zapewniają pewne zamocowanie i dobierane są w zależności od średnicy rury.
Jednostka napędowa do OSK C i CS, składająca się z uchwytu z elementem sterującym (przycisk start/stop i wyświetlacz aktualnego statusu), kołnierza montażowego, silnika/przekładni i zestawu węży o długości 8 m.
Zaleta: do tego kołnierza można również używać głowic spawalniczych OSK C lub CS z jednostką napędową OSK G lub S.
Jednostki napędowe składające się z uchwytu z elementem sterującym (przycisk start/stop i wyświetlacz aktualnego statusu), kołnierza montażowego, silnika/przekładni i zestawu węży o długości 8 m. Jednostki napędowe i głowice spawalnicze OSK S i G są ze sobą kompatybilne!

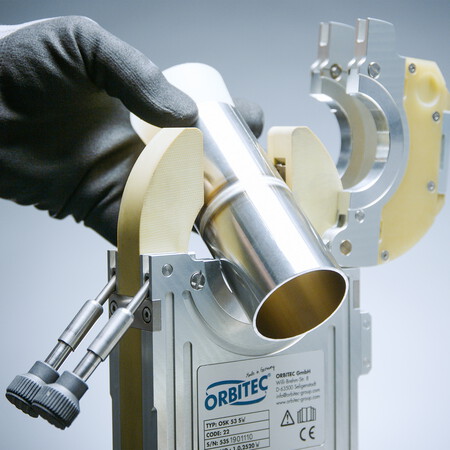

Posiadamy szeroki asortyment zacisków do wszystkich głowic OSK. 1 zestaw = 4 półpanewki do każdej średnicy zewnętrznej rury. Wszystkie dostępne w magazynie średnice zacisków można znaleźć w poniższej tabeli. Inne średnice i zaciski o szerszej powierzchni styku wykonujemy na zamówienie.
Dostępne również wzmacniane wersje HP (OSK 53/76/115/170) do optymalizacji barwy nalotowej w warunkach ultraczystych na życzenie.
Precyzyjnie przygotowane elektrody wolframowe to gwarancja dobrego wyniku spawania orbitalnego. Standardowej jakości WC 20 wg DIN 268488.
Inna geometria końca elektrody jest również możliwa. Gotowe wymiary i kształty do wszystkich głowic są dostępne od ręki (także u przedstawicieli).
Do spawania przy ekstremalnie ograniczonej przestrzeni
Wymagane do korzystania z bloków mocujących
w tym miara ustawienia rury
(na każdą średnicę zewnętrzną rury przypada 1 zestaw = 4 sztuki) wraz z miernikiem odstępu między elektrodami
Używać tylko w połączeniu z blokiem zaciskowym rura-rura
Od OSK 53
maksymalny zakres wielkości głowicy jest tu ograniczony
Od OSK 53
maksymalny zakres wielkości głowicy jest tu ograniczony
Zaciski GGA są wyjątkowo wąskie i składają się z aluminiowego zacisku podstawowego oraz przykręcanej osłony gazowej wykonanej z odpornego na wysoką temperaturę tworzywa GRP. Zaciski GGA są wyjątkowo wąskie i składają się z aluminiowego zacisku podstawowego oraz przykręcanej osłony gazowej wykonanej z odpornego na wysoką temperaturę tworzywa GRP. Są one używane do spawania kształtek, kołnierzy i elementów z krótkimi króćcami spawalniczymi. W połączeniu z bocznie przesuniętym lub wkręcanym uchwytem elektrody, spawanie może być wykonywane bardzo blisko jednej strony głowicy spawającej. Po przeciwnej stronie głowicy, do bezpiecznego mocowania zalecany jest zestaw zacisków z szerszą powierzchnią styku. Zaciski GA są dostępne dla głowic spawalniczych OSK 53 / 76 / 115 (maksymalny zasięg jest ograniczony).Zaciski podstawowe
GA i osłony gazowe (1 zestaw = 2 półpanewki)
(dopasowuje klient)
(Prefabrykowane z otworem przelotowym)
Wymiary bez zamontowanych uchwytów:
1110 x 710 x 850 mm (dł. x szer. x wys.)
Waga: bez obciążenia ok. 70 kg
Zakres dostawy:
Przenośne szlifierki do elektrod do precyzyjnej i szybkiej obróbki elektrod wolframowych do spawania orbitalnego TIG i ręcznego
Dostawa obejmuje:
Dane techniczne S-TGS C // S-TGS CL
obustronna
